Mạch điều khiển quạt từ xa 3 cấp tốc độ và hẹn giờ tắt


Mạch điều khiển quạt 3 cấp tốc độ và hẹn giờ tắt

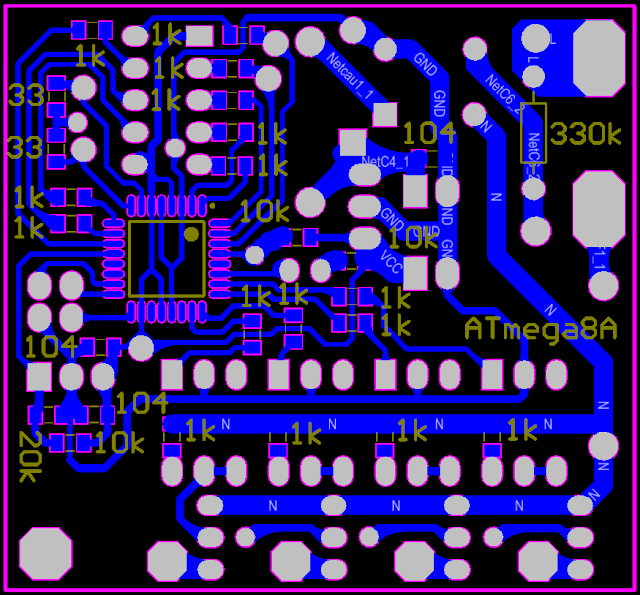

Linh kiện mặt dưới



Linh kiện mặt trên






                                                                        Cách kết nối vs quạt






Đầu tiên Điện Tử Sáng Tạo cám ơn bạn  Hiệp Hoàng  đã chia sẻ :
Share mạch điều khiển quạt 3 cấp tốc độ và hẹn giờ tắt.
(biến quạt thường thành quạt điều khiển từ xa.
Sử dụng trực tiếp điện áp 220V, đấu nối đơn giản, có thêm đầu ra điều khiển động cơ chuyển hướng hoặc đèn. đặc biệt có cảm biến nhiệt độ tự động bật quạt nhé, sẵn phần cứng rồi. mọi vấn đề làm mạch trao đôi nhé. Mạch dùng khá nhiều linh kiện dán.




Các bạn sử dụng tay phát hồng ngoại này để điều khiển mạch :


Do sử dụng Avr nên công việc không thể thiếu trc khi nạp code cho chíp là các bạn cần fusebit cho chip . Chọn như hình để fusebit .



Video test mạch điều khiển quạt từ xa





Chúc các bạn thành công !
