Hướng dẫn làm Đèn chuông trang trí Noel

Hướng dẫn làm Đèn chuông trang trí Noel

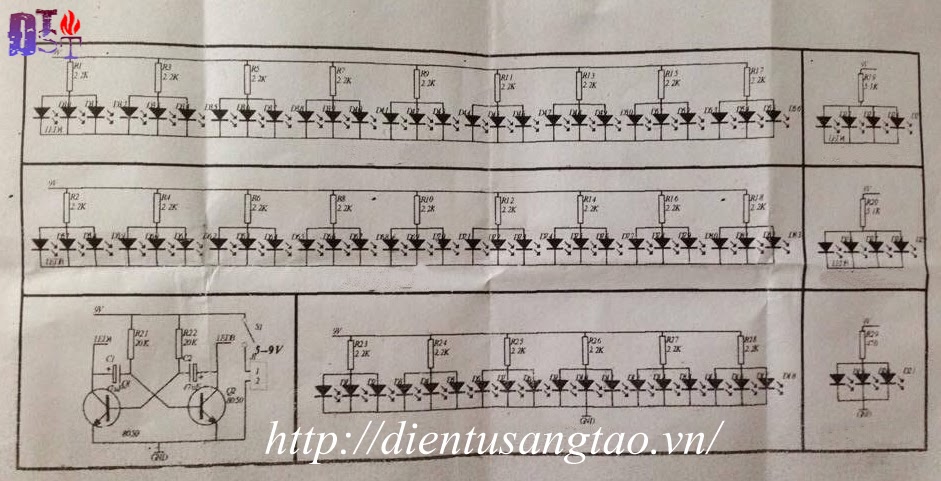

Tuy hơi muộn nhưng cũng cố gắng làm theo phong trào . Hôm nay ĐTST hướng dẫn các bạn làm mạch đèn chuông trang trí Noel . Thực chất mạch này là mạch lấy nguyên lý của mạch mạch giao động đa hài ( hay còn gọi với cái tên củ chuối là mạch mắt mèo :3 )


Mạch cực kì đơn giản , chắc chẳng xa lạ với các bạn học chuyên ngành điện tử  . Nếu ad nhớ không nhầm mạch này đã đc học ở vật lý và sách công nghệ cấp 3 ( còn nhớ nhầm thì các bạn bỏ qua cho ad nha > thôi  không nổ nữa bất đầu nào .

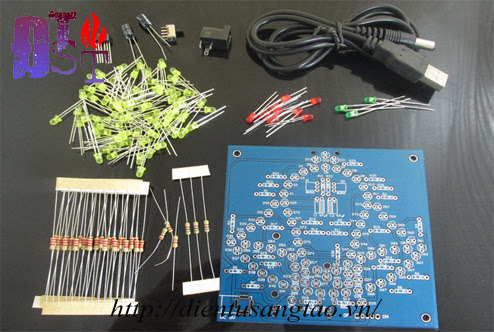

"Nguyên liệu" cần chuẩn bị :

  • Kích thước PCB: 9.2x9.0cm
  • PCB board                        x1
  • Điện trở 2.2K                    x30
  • Điện trở 20K                     x2
  • Điện trở 470 ohm                 x1
  • Điện trở 5.6K                    x2
  • Transistor 8050                  x2
  • Tụ điện cắm 47UF25V              x2
  • Led 3mm đục màu vàng             x75
  • Led 3mm đục màu xanh dương       x3
  • Led 3mm đục màu đỏ               x9
  • Công tắc                         x1
  • Jack DC-DC cái 3.5mm             x1
  • Cáp USB DC005                    x1



Các bạn có thể mua PCB và Full linh kiện tại đây : http://dientusangtao.vn/san-pham/den-chuong-trang-tri-noel/
